Trouver la bonne correspondance pour remplacer un vieux moteur de volet roulant

Publié le : 13/12/2016 12:40:34
Catégories : Choix et changement d'un moteur , Vos questions fréquentes

Votre moteur volet roulant est en panne mais sa référence n'est plus fabriquée ? Pas de panique, les fabriquants de volets roulants assurent la compatibilité entre leurs vieilles références et les nouvelles. Kalytea dresse pour vous le tableau des correspondances.

Ancien moteur
SOMFY, SIMU, ASA

Correspondance nouveau moteur
SOMFY, SIMU, ASA

SOLUS PA
SOLUS 2 PA SOMFY

LT50 SOMFY

LS50/LS60 SOMFY

LT50/LT60 SOMFY

IPSO SOMFY

ILMO SOMFY

Ancien moteur filaire Somfy* :

LT50 Ariane 6/16
PICTOR
ALCOR
MAJOR
CENTOR
Le moteur ATLAS 15/16 a été remplacé par le Meteor 20/17.

*tête moteur avec carré = nécessite le changement des adaptations (roue + couronne) et le support moteur.

Gamme LT50 SOMFY :

Ariane 6/17
Ceres 8/12
Jet 10/12 et Jet 10/17
Meteor 20/12 et Meteor 20/17.

Jeu d’adaptations à remplacer (selon diamètre et profil du tube d’enroulement) et support moteur en fonction du type de volet roulant

SOLUS RADIO KIT SOMFY
METEOR RTS

ALTUS RTS ou OXIMO RTS SOMFY
ALTUS RTS ou OXIMO RTS en 20Nm

ILT SOMFY

OXIMO RTS SOMFY

IPSO RTS

OXIMO RTS SOMFY

MSR SIMU

T5 AUTO SIMU

T5 HZ SIMU

T5 HZ02 SIMU

CD type
SAXO ASA ou SIMINOR

Généralement remplacé par la gamme CD45

A savoir :

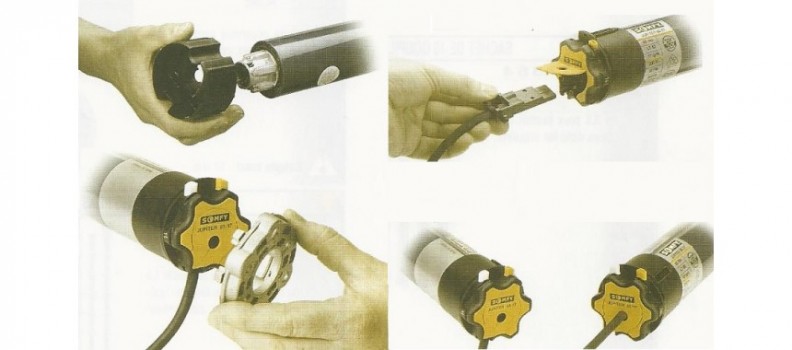

  • Les anciens moteurs SOMFY n’avaient pas tous de câble débrochable mais tous les nouveaux moteurs de la gamme LT (LT50, ILMO, ALTUS, OXIMO) en sont équipés, ce qui permet de faciliter le remplacement du moteur. Il vous suffit de soulever le cache jaune sur la tête moteur et de dévisser la broche électrique.

  • Entre les moteurs 12 tours/min (ou rpm = rotation par minute) et 17 tours/min, la puissance est la même mais l’un est simplement plus lent que l’autre.

  • Les adaptations (roue + couronne) pour moteur SOMFY sont identiques à celles du moteur SIMU (le diamètre = Ø47 du moteur est le même). Par contre le support moteur est différent.

Sachez enfin que la longueur du moteur importe peu, puisqu’il s’insère dans un tube plus long que le moteur (sauf pour les petites largeurs).

Roue et couronne sont à récupérer sur l’ancien moteur, ces pièces d'adaptation sont indispensables au fonctionnement du moteur.

Comment changer un moteur SOMFY de volet roulant : cliquer ici pour en savoir plus
